01、SCADA系统的核心功能与架构
SCADA（Supervisory Control and Data Acquisition，数据采集与监控系统）是工业自动化领域的关键基础设施，其核心功能包括：
1、数据采集
通过分布式传感器网络（如温度、振动、电流、视觉检测等）实时采集产线数据，采样频率通常≥10Hz，确保高精度监控。
支持多种工业通信协议（Modbus、OPC UA、Profinet、CAN总线等），兼容不同厂商设备。
2、数据处理与分析
数据清洗（剔除异常值、滤波降噪）
实时计算（OEE、MTBF、不良率等KPI）
基于规则引擎的自动化报警（如SPC超限预警）
3、可视化监控
动态HMI（人机界面）展示产线状态
趋势图、仪表盘、报警日志等可视化工具
4、控制与优化
基于数据分析的生产调度、质量追溯、能效优化
联动MES/ERP系统实现生产调度优化
5、生产过程透明化
订单进度实时追踪
工艺参数自动校核
质量缺陷即时拦截
02、SCADA在贴片互联中的核心应用
SCADA系统 （ 数据采集与监视控制系统 ）在 贴片互联 （如 SMT贴片机 ）中的核心应用主要体现在实时数据采集、远程监控与智能控制，以及生产效率与质量控制优化等方面。 ?
实时数据采集与监控
SCADA系统通过传感器和 PLC 实时采集贴片机生产过程中的关键参数，如温度、压力、设备状态等，并将数据传输至中央控制室进行可视化展示。例如， 电子行业 的SMT贴片机联网率可达100%，实现生产进度实时追踪和工艺参数自动�：�。
远程控制与异常预警
系统支持远程调节设备参数，并设定500+种异常判定规则），实现即时预警。 ?
生产效率与质量控制
通过数据分析优化生产流程，并通过质量缺陷即时拦截降低返修率。此外，系统可生成能耗热力图，帮助识别高耗能环节以优化能源使用。 ?
设备全生命周期管理
SCADA通过 OEE看板 实时监测设备利用率、故障率等指标，助力企业实现设备维护智能化。
03、贴片互联的关键技术

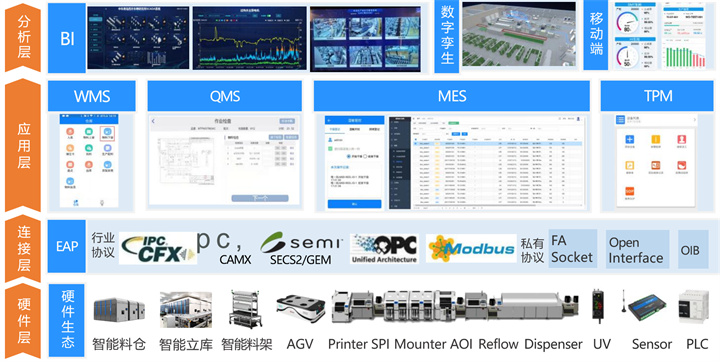

在SMT（表面贴装技术）产线中，SCADA系统与贴片互联的结合主要体现在：
1、实现机台站位的智能监控
预测和实际使用数据比对
补料(换料)作业的智能比对管控
各料站抛料的动态信息统计
2、实现产线余量不足的智能提醒
实现产线依料盘余量为参考的补料措施
实现产线动态WIP信息动态掌控
3、实现监测机台稼动信息
机台动态产能、运作时间稼动分析报表的远程监管
机台动态运作信息分析报表监管
04、技术挑战与解决方案
挑战
多品牌设备协议不统一
海量数据存储与查询延迟
实时性要求高(<100ms)
电磁干扰(SMT高频环境)
解决方案
采用OPC UA统一数据模型
时序数据库(InfluxDB/TDengine)
边缘计算+5G URLLC
符合IEC 61000-4-3屏蔽设计
05、未来发展趋势

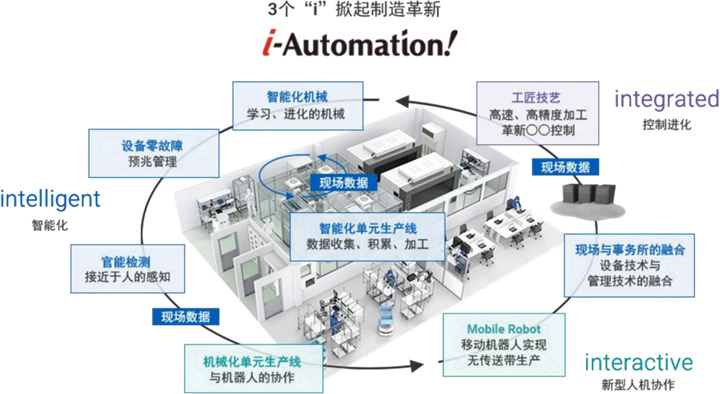

1、数字孪生深度集成
虚拟产线实时映射物理设备状态，支持“what-if”模拟优化
2、AI驱动的自主决策
基于强化学习的贴片机参数自整定
3、边缘计算赋能实时决策
强大的智能算法，快速对数据进行处理和分析，辅助智能设备实时决策
06、总结
SCADA系统与贴片互联技术的结合，实现了SMT产线从“经验驱动”到“数据驱动”的转型。未来，随着5G、AI、数字孪生等技术的成熟，智能制造将迈向更高水平的自动化与智能化。
